一、概述
主要用于發電廠、工礦企業、電力系統二次變電所的受配電以及大型高壓電動機啟動、控制等，并對電路進行控制、保護和監測。 本開關柜配用高開斷能力和低截流值的國產VS1(ZN63)型真空斷路器（也可以配置ABB公司生產的VD4型真空斷路器）作為主開關，結構先進、合理、緊湊，性能優越，安全可靠，同時具有“五防”聯鎖功能，滿足IEC298、GB3906等技術標準要求。
二、相關參數
（1）額定電流
630A /1250A/1600A /2000A/2500A /3150A
（2）額定電壓
12KV
（3）額定短路開斷電流
25 KA / 31.5 KA / 40KA
（4）使用環境
① 周圍空氣溫度：不大于+40℃，不小于-15℃；
② 環境濕度：日平均相對濕度不大于95%，月平均相對濕度不大于90%；
③ 海拔：設備安裝場所海拔高度1000米；
④ 地震：地震烈度不超過8度；
⑤周圍空氣：應不受腐蝕性或可燃性氣體、水蒸汽等明顯污染；
⑥ 無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足I類要求。
訂貨須知
（1）
主接線方案編號及單線系統圖，排列圖及平面布置圖；
（2）
二次電氣原理圖，端子排列圖，若無端子排列圖時按廠家端子排設計；
（3）
每臺開關柜的電氣元件的名稱型號、規格、數量的詳細列表；
（4）
需要母線橋（兩列柜間及墻柜間母線橋）時需提供跨距、高度及孔徑大小尺寸；
（5）
開關柜使用在特別環境條件下時應在訂貨時提出；
（6）
需要其它備品備件時，應提出各所需元件的名稱、規格、數量，并按合同附件列出。

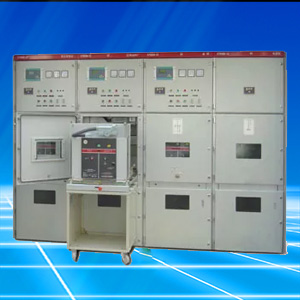

高低壓開關柜KYN28A-12 (圖)
